QYXWY-1000B

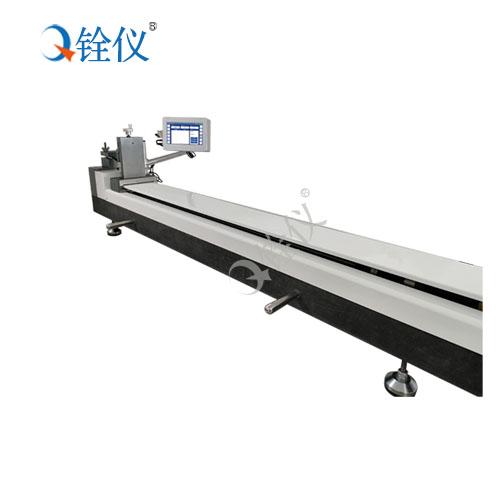

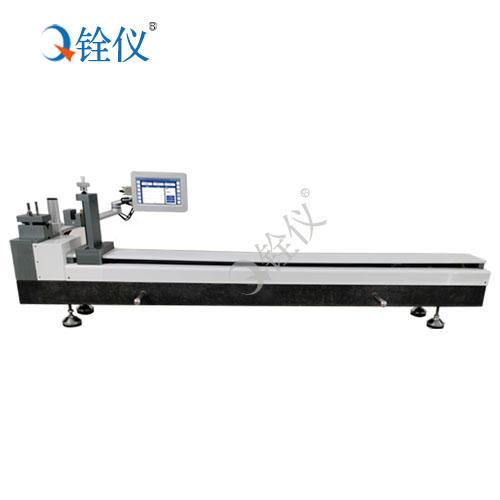

QYXWY-1000B型(xing)線(xian)位(wei)移(yi)傳(chuan)感器(qi)自動(dong)校準(zhun)裝置(zhi)是(shi)江(jiang)蘇(su)銓儀(yi)計量(liang)科技有(you)限公(gong)司(si)，JJF 1305-2011 《線(xian)位移(yi)傳(chuan)感器(qi)校準(zhun)規範》設計研發(fa)、生(sheng)產(chan)的。由(you)測量(liang)控制(zhi)系統(tong)、高精(jing)度(du)光(guang)柵位(wei)移(yi)傳(chuan)感器(qi)對線位移(yi)傳(chuan)感、振(zhen)弦(xian)式(shi)傳感器(qi)進行測量(liang)。用於各級(ji)計量(liang)測試(shi)所對線位移(yi)傳(chuan)感器(qi)進行校(xiao)準(zhun)。

技術(shu)參(can)數(shu):

1. 測量(liang)行程(cheng)：1005mm。
2. 分(fen)辨力：0.1um；
3. 定(ding)位精(jing)度(du)：1um；
4. 示(shi)值(zhi)誤(wu)差：0～100mm內≤6μm，0-300mm≤15μm內、
5. 0-500mm≤25μm、全程(cheng)≤40μm
6. 回(hui)程誤(wu)差：0～300mm內≤5μm、0-500mm≤10μm、全(quan)程≤15μm
7. 環(huan)境條件：室內溫(wen)度(du)：20±2℃；室(shi)溫(wen)變(bian)化(hua)：1（℃/h）；相對濕度(du)（%）≤75。
8. 外(wai)形尺寸：長1600×寬(kuan)200×高500(mm)。

性能(neng)特(te)點：

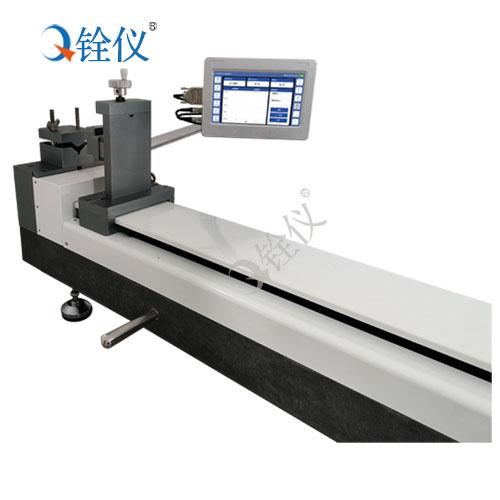

1. 傳感器(qi)電(dian)動(dong)檢(jian)測臺是(shi)該(gai)裝(zhuang)置(zhi)的(de)長度(du)計量(liang)標(biao)準(zhun)器和(he)運動(dong)執(zhi)行(xing)機構(gou)。主要(yao)由(you)基(ji)準(zhun)直線導軌、傳動(dong)機構(gou)、步(bu)進電(dian)機、精(jing)密(mi)光柵尺(chi)、夾(jia)具(ju)及底座組(zu)成(cheng)。電(dian)動(dong)檢(jian)測臺上(shang)的光(guang)柵尺(chi)數(shu)據輸出(chu)電(dian)纜線(xian)，伺服(fu)電(dian)機驅(qu)動(dong)電(dian)纜線(xian)跟(gen)電(dian)子測控箱連(lian)接(jie)。電(dian)子測控箱通過(guo)以(yi)太網連(lian)接(jie)到電(dian)腦(nao)。
2. 基(ji)準(zhun)直線導軌采用進口(kou)高(gao)精度(du)直線滑(hua)動(dong)導軌，作為直線導行(xing)基(ji)準(zhun)。上(shang)面有(you)兩個(ge)滑(hua)塊。右(you)邊(bian)的(de)滑(hua)塊上(shang)，安裝(zhuang)傳(chuan)感器(qi)活動(dong)頭(tou)固(gu)定(ding)座。左(zuo)邊(bian)滑(hua)塊上(shang)，安裝(zhuang)傳(chuan)感器(qi)固定(ding)夾(jia)具(ju)，用來夾(jia)持固(gu)定(ding)傳感器(qi)。
3. 采用進口(kou)精(jing)密光柵尺(chi)作(zuo)為位(wei)移(yi)標(biao)準(zhun)器，光(guang)柵尺(chi)讀(du)數(shu)頭(tou)安裝(zhuang)在(zai)右(you)邊(bian)的(de)滑(hua)塊側面(mian)，光柵尺(chi)安裝(zhuang)在(zai)底座上(shang)。右(you)邊(bian)的(de)滑(hua)塊移(yi)動(dong)時(shi)，讀數(shu)頭(tou)就從光(guang)柵尺(chi)上(shang)讀到傳感器(qi)活動(dong)頭(tou)移(yi)動(dong)的距離(li)。
4. 傳動(dong)機構(gou)由(you)精(jing)密滾珠絲桿及另壹(yi)傳(chuan)動(dong)直線導軌組成(cheng)，由(you)步(bu)進電(dian)機提(ti)供(gong)動(dong)力。構成(cheng)完(wan)整壹(yi)體(ti)的傳(chuan)動(dong)線性模組(zu)。線性模組跟(gen)主導軌平行(xing)安裝(zhuang)，帶動(dong)基(ji)準(zhun)直線導軌上(shang)的活動(dong)滑(hua)塊移(yi)動(dong)。
5. 伺服(fu)電(dian)機提(ti)供(gong)動(dong)力，步進電(dian)機通過(guo)聯(lian)軸(zhou)器與(yu)線性模組中(zhong)精密滾珠絲桿連(lian)接(jie)。
6. 夾(jia)具(ju)用來固定(ding)各種類型(xing)的(de)位(wei)移(yi)傳(chuan)感器(qi)，夾(jia)具(ju)中(zhong)心與(yu)測頭(tou)固(gu)定(ding)座中(zhong)心在(zai)壹(yi)條直線上(shang)。
7. 能(neng)夠(gou)自(zi)動(dong)進行校準(zhun)工作。在(zai)設置(zhi)好校(xiao)準(zhun)範圍，傳感器(qi)型(xing)號、編(bian)號等參(can)數(shu)後，點擊(ji)“校(xiao)準(zhun)”按鈕，就可以(yi)按規範要(yao)求(qiu)，控制(zhi)線位移(yi)傳(chuan)感器(qi)電(dian)動(dong)檢(jian)測臺自(zi)動(dong)執(zhi)行(xing)校(xiao)準(zhun)工作。
8. 自(zi)動(dong)進行三次(ci)循環(huan)的正(zheng)、反(fan)行程(cheng)各校準(zhun)點的(de)檢(jian)測，能(neng)夠(gou)自(zi)動(dong)采集電(dian)動(dong)檢(jian)測臺標(biao)準(zhun)器裝(zhuang)置(zhi)的(de)位移(yi)量(liang)，采集線(xian)位(wei)移(yi)傳(chuan)感器(qi)對應(ying)的(de)輸出數(shu)據。自動(dong)前(qian)進後退(tui)，運行自如，定(ding)位準(zhun)確(que)。自動(dong)讀取數(shu)據、自動(dong)記錄(lu)檢(jian)測數(shu)據，。
9. 自(zi)動(dong)計算(suan)處理(li)檢(jian)測數(shu)據。能(neng)夠(gou)按(an)校(xiao)準(zhun)規範的(de)要(yao)求(qiu)，計算(suan)出(chu)參比直線方(fang)程(cheng)。得出(chu)傳(chuan)感器(qi)的靈敏(min)度(du)、基(ji)本(ben)誤(wu)差、線(xian)性(xing)度(du)、回(hui)程誤(wu)差、重(zhong)復(fu)性(xing)等(deng)結果(guo)
10. 自(zi)動(dong)生(sheng)成(cheng)報(bao)表(biao)、輸出(chu)校準(zhun)結果(guo)。能(neng)夠(gou)自(zi)動(dong)生(sheng)成(cheng)校(xiao)準(zhun)原始(shi)記錄(lu)。可以(yi)保存(cun)到數(shu)據庫(ku)裏，按(an)傳感器(qi)型(xing)號、編(bian)號、檢(jian)測日期(qi)等條件查詢(xun)。可由(you)打印(yin)機打印(yin)。可以(yi)導出(chu)到Excel電(dian)子表(biao)格和(he)PDF文(wen)件。可以(yi)自動(dong)生(sheng)成(cheng)校(xiao)準(zhun)證(zheng)書。
11. 裝置(zhi)標(biao)準(zhun)器可進(jin)行(xing)線(xian)性補償、區段補償。
